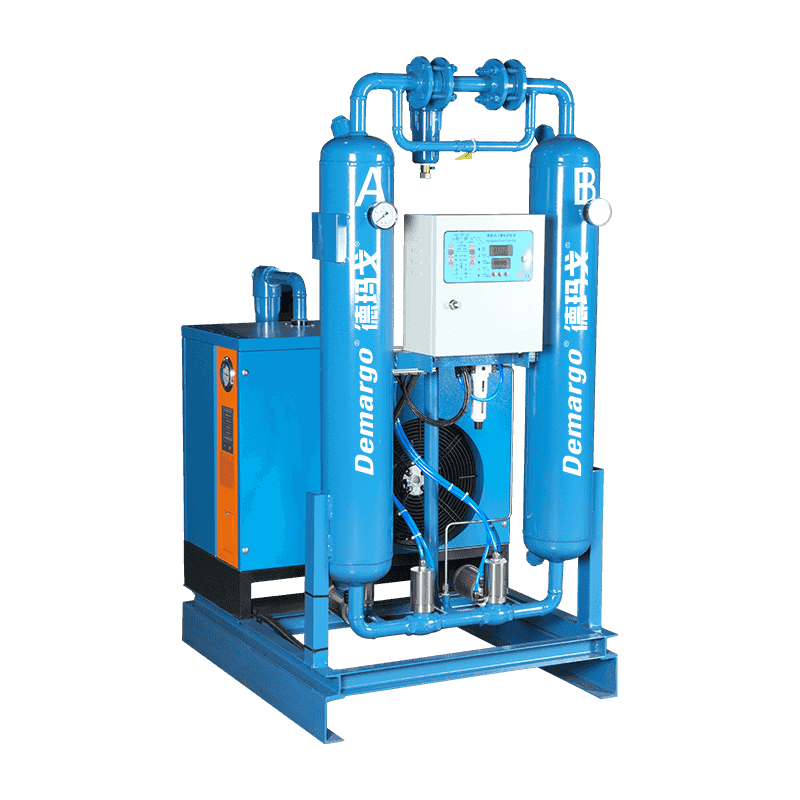

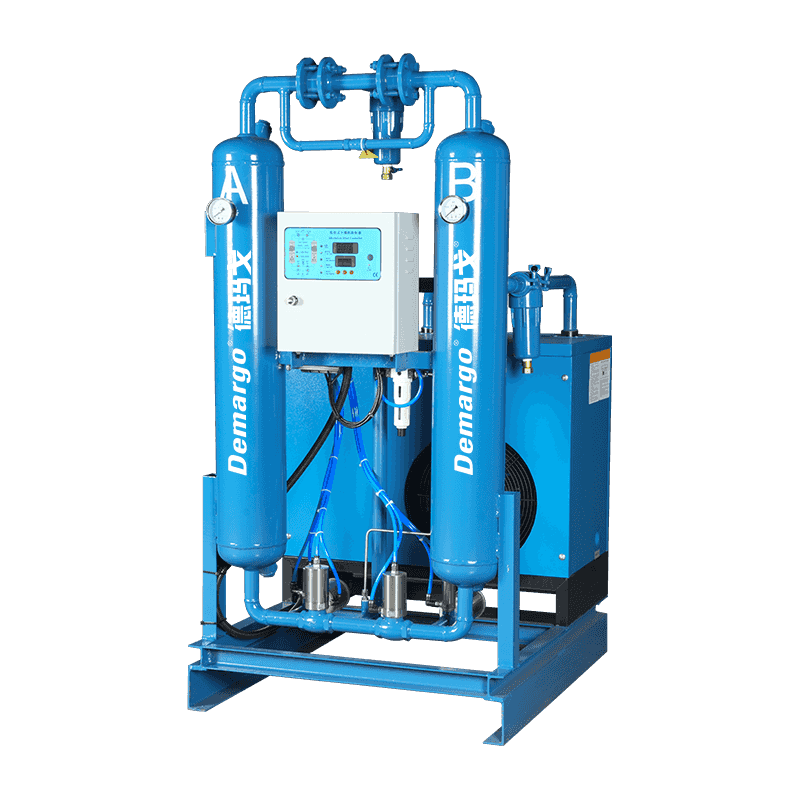

Lämmitetyssä yhdistelmäkoneessa paineilma tulee ensin kylmän kuivaimen esikuormittelijaan vaihtaaksesi lämmön kuivan paineilman kanssa kuivaimesta siten, että kuivan paineilman lämpötila nousee, ja samalla haihduttajan paineilman lämpötila vähenee, ja veden osaa voidaan vähentää sen huoneenlämpötilaan, vähenee eVaporation. Sitten se tulee höyrystimeen lämmönvaihtoa varten siten, että paineilma jäähdytetään kastepisteen lämpötilaan noin 5 ° C. Suurin osa paineilman vedestä, öljystä ja joitain epäpuhtauksia tiivistetään tässä, ja ilma ja vesi erotetaan ilma-vesierottimella, ja sitten vesi ja öljy puretaan automaattisen viemärin läpi. Kuivattu paineilma tulee kuivausrumpuun öljynpoistosuodattimen läpi ja poistaa veden edelleen kastepisteen lämpötilaan, joka täyttää vaatimukset. Kuivaimesta tuleva kuiva paineilma poistetaan sitten pölynpoistosuodattimella pienen määrän kuivaimen tuottaman pölyn määrän poistamiseksi ja palautetaan kylmän kuivaimen esikatseluun kuuman ja kostean ilman jäähdyttämiseksi, jotta sen omaa lämpötilaa voidaan nostaa, mikä on hyödyllistä myös kuivaimen regeneraatiolle. Samanaikaisesti lämmitetty kuiva paineilma voi myös estää tiivistymisen tapahtumista kuljetusputkessa.
Tiedustelu
Tuotekuvaus
| Sisääntulopaine | 0,6 ~ 1,0MPA |
| Poistoaukon painekastepiste | -40 ~ -70 ℃ |
| Paineen pudotus | ≤0,05MPa |
| Ympäristölämpötila | ≤32 ℃ |
| Sisääntulon lämpötila | ≤45 ℃ |
| Puhdistaa ilman tilavuus | 3 ~ 5% |
| Malli | DM15ZH | DM26ZH | DM40ZH | DM65ZH | DM85ZH | DM110ZH | DM130ZH | DM150ZH | DM200ZH | DM300ZH | DM400ZH | DM500ZH | DM600ZH | DM800ZH | DM1000ZH | DM1200ZH | DM1500ZH | DM2000ZH | |
| Kapasiteetti (nm 3 /min) | 1.5 | 2.6 | 3.8 | 6.5 | 8.5 | 11 | 13 | 17 | 23 | 33 | 45 | 55 | 65 | 85 | 110 | 130 | 150 | 200 | |
| Ilmayhteys | ZG1 ” | ZG1 ” | ZG1½ " | ZG1½ " | ZG2 " | DN50 | DN50 | DN80 | DN80 | DN80 | DN100 | DN125 | DN125 | DN125 | DN150 | DN150 | DN150 | DN200 | |
| Kompressorin teho (HP) | 0.65 | 0.75 | 1.25 | 1.5 | 1.5 | 3 | 3 | 4 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20 | 25 | 25 | 40 | 50 | |
| Jäähdytysveden kiertotaajuus | pakotettu ilmanjäähdytys | 3 | 3 | 3.5 | 6 | 7.4 | 8 | 10 | 12 | 14 | 16 | 18 | 24.4 | ||||||
| Jännite (V/HZ) | 220/50 tai 380/50 | 380/50 | |||||||||||||||||
| Nettopaino (kg) | 295 | 350 | 485 | 655 | 800 | 930 | 1100 | 1200 | 1220 | 1460 | 1980 | 2500 | 2950 | 3550 | 4200 | 4500 | 7690 | 8900 | |
| Mitat (mm) | Pituus | 980 | 980 | 1200 | 1200 | 1460 | 1460 | 1680 | 1800 | 1830 | 1650 | 2480 | 2580 | 2750 | 2900 | 2690 | 3000 | 3200 | 3000 |
| Leveys | 750 | 800 | 1000 | 1000 | 1100 | 1180 | 1180 | 1240 | 1950 | 2000 | 1830 | 1980 | 2080 | 2560 | 2600 | 2800 | 2950 | 2800 | |
| Korkeus | 1453 | 1653 | 1535 | 1994 | 1960 | 2065 | 2140 | 2100 | 2150 | 2480 | 2717 | 2750 | 2680 | 2920 | 2960 | 3000 | 3000 | 3200 | |
