Mikä tekee "CO2-puhdistimesta" eron tavallisesta paineilmasuodattimesta?

Teollisen paineilman maailmassa suodatuksesta ei voida neuvotella järjestelmän suunnittelussa, joka suojaa laitteita ja prosesseja epäpuhtauksilta, kuten hiukkasilta, vedeltä ja öljyltä. Yleiskäyttöisen paineilmasuodatuksen ja tiettyihin sovelluksiin vaadittavan pitkälle erikoistuneen puhdistuksen välillä on kuitenkin merkittävä ja usein väärinymmärretty ero. Toimialoilla, jotka käyttävät hiilidioksidia (CO2) osana prosessikaasuaan, tämä ero on kriittinen. Vakiosuodatin, vaikka se soveltuu erinomaisesti pneumaattisten työkalujen ja sylintereiden suojaamiseen, ei periaatteessa kykene valmistamaan ilmaa vuorovaikutukseen hiilidioksidin kanssa.

Perustarkoitus: Lopullisen tavoitteen määrittäminen

Syvin ero näiden kahden järjestelmän välillä on niiden ydintavoitteessa. Tämä ensisijainen tavoite sanelee niiden suunnittelun kaikki näkökohdat käytetyistä materiaaleista validointimenettelyihin, jotka niiden on läpäistävä.

A tavallinen paineilmasuodatin on suunniteltu suojaamaan loppupään laitteita ja prosesseja itse ilmakompressorista ja ympäröivästä ympäristöstä peräisin olevilta epäpuhtauksilta. Sen tarkoitus on puolustava: poistaa hiukkaset, nestemäinen vesi, aerosolisoitu öljy ja joissain tapauksissa öljyhöyry paineilmavirrasta. Suojattuja hyödykkeitä ovat tyypillisesti venttiilit, toimilaitteet, työkalut ja koneet. Painopiste on mekaanisen kulumisen, korroosion ja tukkeutumisen estämisessä, jotka johtavat seisokki- ja ylläpitokustannuksiin.

Jyrkästi vastakohtana a hiilidioksidin puhdistin ilman kompressorin suodattimet ja kuivaimet järjestelmällä on täysin eri tehtävä. Sen tarkoitus on loukkaavaa tai suojaa päinvastaisessa suunnassa. Se on suunniteltu suojaamaan hiilidioksidikaasua – ja siten myös lopputuotetta – paineilmajärjestelmän aiheuttamalta saastumiselta. Monissa sovelluksissa instrumenttiilmaa käytetään ohjaamaan venttiileitä ja pumppuja, jotka ohjaavat CO2-virtausta. Jos tämä instrumenttiilma ei ole moitteettoman puhdasta ja kuivaa, se voi tunkeutua CO2-virtaan läpäisyn, tiivisteen rikkoutumisen tai käyttötapahtumien aikana. Ilman epäpuhtaudet, erityisesti kosteus ja hiilivedyt, voivat aiheuttaa vakavia ongelmia, kuten kemiallisia reaktioita CO2:n kanssa, tuotteen pilaantumista ja turvallisuusriskejä. Siksi puhdistimen tehtävänä on luoda niin puhdas este, että laitteen ilma ei aiheuta riskiä sen hallitsemalle herkälle CO2:lle.

Epäpuhtauksien poisto: syvyys ja spesifisyys

Molemmat järjestelmät poistavat epäpuhtaudet, mutta poiston taso - jota usein kutsutaan puhdistusasteeksi - ja kohdennetut epäpuhtaudet ovat hyvin erilaisia. Tässä tekniset tiedot ovat ensiarvoisen tärkeitä.

Vakiopaineilmasuodattimet on luokiteltu ISO 8573-1 -luokkien mukaan, jotka määrittelevät hiukkasten, veden ja öljyn puhtaustason. Yleinen yleiskäyttöinen suodatin voi olla luokiteltu seuraaville:

• Hiukkaset: Luokka 2 (esim. 1 mikronin kokoisten hiukkasten poistaminen pitoisuudella 100 000 hiukkasta/m³).
• Vesi: Luokka 4 (esim. painekastepiste 3°C, mikä tarkoittaa, että nestemäistä vettä voi silti olla, jos lämpötila laskee).
• Öljy: Luokka 2 (esim. öljyaerosolien poisto 0,1 mg/m³ asti).

Nämä tasot ovat täysin riittäviä useimpiin teollisiin pneumaattisiin sovelluksiin. Suodatus saavutetaan usein yhdistämällä bulkkinesteiden mekaaninen erotus ja hienojakoisten aerosolien koalessointisuodattimet.

A hiilidioksidin puhdistin ilman kompressorin suodattimet ja kuivaimet järjestelmän on kuitenkin toimittava radikaalisti korkeammalla puhtausasteella. Kohdekontaminantteja ei vain vähennetä; ne on käytännössä poistettu. Järjestelmä on suunniteltu saavuttamaan:

• Erittäin korkea kuivuus: Tavallinen kuivausrumpu voi saavuttaa painekastepisteen 3 °C - -20 °C. CO2-sovelluksiin tarkoitettu puhdistusjärjestelmä sisältää tyypillisesti a kuivausrumpu saavuttaa a painekastepiste -40°C tai alhaisempi . Tällä tasolla kaikki kosteus on höyrymuodossa, mikä estää nestemäisen veden pääsyn CO2-virtaan ja hiilihapon muodostumisen, joka on erittäin syövyttävää.
• Lähes täydellinen öljynpoisto: Vaikka tavallinen suodatin käsittelee nestemäistä öljyä ja aerosoleja, puhdistimen on myös poistettava öljyhöyry. Tämä vaatii ylimääräisen suodatusvaiheen, usein käyttämällä aktiivihiilisuodattimet tai muut erikoismateriaalit, jotka on suunniteltu höyryn poisto . Tavoitteena on saavuttaa öljypitoisuus alle 0,003 mg/m³ (ISO-luokka 1) tai jopa 0,001 mg/m³, jotta hiilivetykontaminaatio ei vaikuta makuun, hajuun tai tuoteturvallisuuteen.
• Mikrobi- ja hiukkastorjunta: Herkillä aloilla, kuten ruoka ja juoma, puhdistusaineet voivat myös sisältää steriililaatuiset hiukkassuodattimet (0,01 mikronia), joka voi myös vangita mikro-organismeja ja estää CO2-kaasun biologisen saastumisen.

Seuraava taulukko havainnollistaa tehokkuustavoitteiden jyrkkää kontrastia:

Järjestelmäarkkitehtuuri ja komponenttien integrointi

Vakiosuodatin on usein yksi, itsenäinen yksikkö tai pieni suodatinpankki (esim. yhdistävä suodatin, jota seuraa aktiivihiilisuodatin). Ympärille rakennettu järjestelmä hiilidioksidin puhdistin ilman kompressorin suodattimet ja kuivaimet on integroitu, monivaiheinen puhdistussarja, jossa jokaisella komponentilla on erityinen ja tärkeä rooli. Näiden komponenttien välinen synergia luo lopullisen, taatun puhtauden.

1. Esisuodatus: Prosessi alkaa tavallisilla yhteenliittävillä suodattimilla nestemäisen veden ja öljyaerosolien poistamiseksi. Tämä vaihe on ratkaiseva suojattaessa herkempiä ja kalliimpia komponentteja alavirran puolella, kuten kuivausainekuivuri.

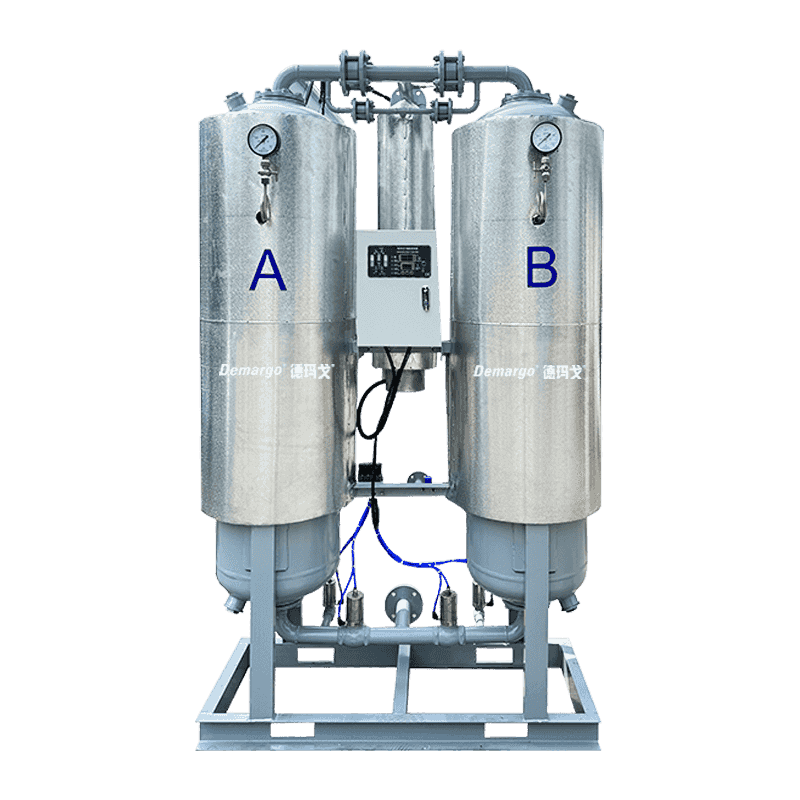

2. Kuivaus: Tämä on järjestelmän sydän. Vaikka kylmäkuivaimet ovat yleisiä teollisuudessa, ne eivät riitä hiilidioksidin puhdistamiseen. A kuivausrumpu on lähes aina pakollinen. Tämä laite käyttää hygroskooppista materiaalia (kuivausainetta) vesihöyryn imemiseen ilmasta, mikä saavuttaa vaadittavat erittäin alhaiset kastepisteet. Nämä kuivaimet on tyypillisesti suunniteltu kaksoistorneiksi, mikä mahdollistaa jatkuvan toiminnan: toinen torni kuivaa aktiivisesti ilmaa toisen regeneroituessa.
3. Kiillotussuodatus: Kuivauksen jälkeen ilma kulkee toisen, tehokkaan koalesoivan suodattimen läpi sieppatakseen kuivaimesta mahdollisesti kulkeutuneet hienot kuivausaineet.
4. Höyrynpoisto: Viimeinen puolustuslinja on aktiivihiilisuodatin tai muu erikoistunut höyryn adsorptiosuodatin. Tämä vaihe on omistettu edellisten vaiheiden läpi kulkeneiden jäljelle jääneiden öljyhöyryjen poistamiseen. Se on eniten vastuussa tuoteturvallisuuden kannalta välttämättömien erittäin alhaisten öljypitoisuuksien saavuttamisesta.

Tämä moniesteinen lähestymistapa varmistaa, että jos yksi vaihe kokee hetkellisen tehokkuuden laskun, seuraavat vaiheet tarttuvat epäpuhtauksien lipsumaan. Tämä redundanssi on todellisen puhdistusjärjestelmän tunnusmerkki, eikä sitä löydy tavallisista suodatusasetuksista.

Materiaalien yhteensopivuus ja rakennusstandardit

Puhdistusjärjestelmän sisäiset materiaalit ja rakenteen laatu ovat paljon korkeampia kuin yleiskäyttöisen suodattimen.

Vakiosuodattimet käytä usein metalleja, kuten tavallista terästä tai alumiinia koteloissa ja sisäosissa. Tiivisteet ja väliaineet voidaan valmistaa materiaaleista, jotka sopivat käyttötarkoitukseensa ei-kriittisiin sovelluksiin, mutta voivat mahdollisesti aiheuttaa epäpuhtauksia tai hajota ajan myötä.

A hiilidioksidin puhdistin ilman kompressorin suodattimet ja kuivaimet järjestelmä on rakennettava materiaaleista, jotka eivät itsessään tule saastumislähteeksi. Tämä on kriittinen erottaja. Kotelot on yleensä valmistettu ruostumaton teräs , joka on erittäin korroosionkestävä eikä ruostu, mikä on erityisen tärkeää sen läpi virtaavan erittäin kuivan ilman vuoksi. Kaikki kastuneet osat, mukaan lukien tiivisteet ja putket, on valmistettu elintarvikelaatuiset tai korkean suorituskyvyn polymeerit kuten PTFE (teflon), jotka ovat inerttejä, ei-kaasua eivätkä huuhtoudu kemikaaleja puhtaaseen ilmavirtaan. Tämä varmistaa, että järjestelmä ei lisää mitään puhdistamaansa ilmaan.

Validointi, sertifiointi ja dokumentointi

Tämä on ehkä juridisesti ja kaupallisesti merkittävin ero. Tavallisissa paineilmasuodattimissa valmistajan ilmoittama ISO-puhtausluokka hyväksytään usein nimellisarvona.

Järjestelmä, joka on suunniteltu ns hiilidioksidin puhdistin ilman kompressorin suodattimet ja kuivaimet on oltava todennettavissa ja validoitavissa. Loppukäyttäjät, erityisesti säännellyillä aloilla, kuten elintarvike-, juoma- ja lääketeollisuudessa, vaativat dokumentoitua näyttöä suorituskyvystä. Tämä tarkoittaa:

• Sertifiointi: Laitteet voidaan sertifioida asiaankuuluvien kansainvälisten standardien mukaisesti, jotka säätelevät ilman puhtautta elintarvikkeiden kanssa kosketuksessa.
• Suorituskyvyn vahvistustiedot: Hyvämaineiset toimittajat toimittavat testitiedot riippumattomista laboratorioista, jotka varmistavat, että järjestelmä täyttää luvatut kastepiste- ja öljypitoisuudet.
• Materiaalitodistukset: Asiakirjat, jotka osoittavat elintarvikelaatuisten, FDA-yhteensopivien tai muiden hyväksyttyjen materiaalien käytön, toimitetaan.

Tämän tason jäljitettävyys ja vastuullisuus puuttuvat tavallisilta paineilmasuodatinmarkkinoilta. Se tarjoaa ostajille heidän arkaluontoisissa toimissaan tarvittavan luottamuksen ja oikeudellisen suojan.

Epäonnistumisen sovelluskohtaiset seuraukset

Vakiosuodattimen käytön seuraukset silloin, kun tarvitaan puhdistaja, ovat vakavia ja taloudellisesti vahingollisia.

Jos vakiosuodatin epäonnistuu tai sitä ei ole määritelty, seurauksena on yleensä lisääntynyt laitteiden kuluminen, korkeammat huoltokustannukset ja odottamattomat seisokit. Nämä ovat toimintakuluja.

Jos a hiilidioksidin puhdistin ilman kompressorin suodattimet ja kuivaimet järjestelmä epäonnistuu tai puuttuu, seuraukset ovat katastrofaaliset tuote- ja bränditasolla:

• Juomien hiilihapotuksessa: Instrumenttiilman kosteus voi johtaa hiilihapon muodostumiseen, mikä aiheuttaa metalli-ioneja huuhtoutumaan putkistosta tuotteeseen, mikä johtaa sivumakuihin ja mahdollisiin takaisinvetotilanteisiin. Öljyn saastuminen häviää peruuttamattomasti pilaa makua ja tuoksua juomasta, mikä johtaa koko erän pilaantumiseen.
• CO2-laserleikkauksessa: Kosteus saastuttaa apukaasusäiliön häiritse laserin energiansiirtoa , mikä johtaa huonoon leikkauslaatuun, epäjohdonmukaisiin tuloksiin ja kalliin laseroptiikan vaurioitumiseen.
• Elintarvikepakkauksissa: CO2-huuhteluventtiilien ohjaamiseen käytetty saastunut ilma voi tuoda sisään mikrobeja tai hiilivetyjä, mikä vaarantaa tuotteen turvallisuus ja säilyvyys .
• Elektroniikan valmistuksessa: Kosteus voi aiheuttaa arvaamattoman venttiilin toiminnan, mikä häiritsee tarkkoja valmistusprosesseja.

Yhden pilaantuneen tuote-erän hinta voi olla suuruusluokkaa suurempi kuin investointi asianmukaiseen puhdistusjärjestelmään.
